DCDC 轉換器在車輛電氣系統中作用關鍵,其短路保護功能關乎系統安全穩定運行。對 DCDC 進行短路保護測試,可有效檢驗該功能是否達標。

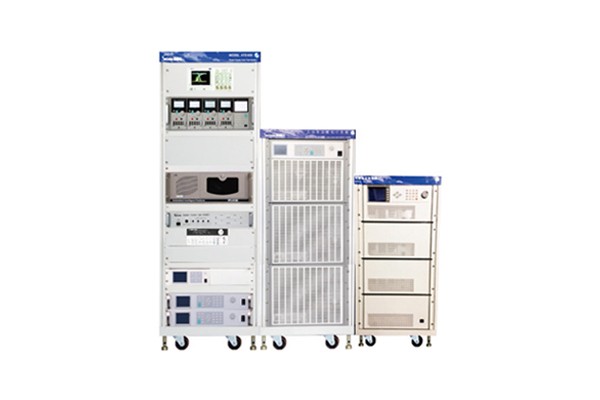

測試旨在驗證 DCDC 在輸出端短路情況下,能否迅速啟動保護機制,避免自身及其他電氣元件受損。準備好待測 DCDC 轉換器、模擬短路裝置(能精準控制短路時間與短路電阻)、示波器(用于監測電壓、電流變化)、直流電源(為 DCDC 供電)。
先將 DCDC 與直流電源正常連接,設置電源輸出符合 DCDC 額定輸入要求。利用模擬短路裝置,在 DCDC 輸出端制造短路狀態。短路瞬間,示波器密切監測 DCDC 輸入、輸出端電壓、電流變化。依據相關行業標準,DCDC 應在極短時間內(如幾微秒到幾十微秒)做出響應,將輸出電流限制在安全值以下,或切斷輸出。觀察示波器波形,若短路后電流迅速下降至接近零,且電壓未出現異常大幅波動,表明短路保護功能正常。短路持續一段時間(如 1 秒)后,解除短路狀態,檢查 DCDC 能否恢復正常工作,輸出電壓、電流是否恢復至正常范圍。多次重復短路測試,改變短路電阻值模擬不同程度短路情況,全面評估 DCDC 短路保護性能。整理測試數據,記錄每次短路響應時間、電流限制值、恢復正常工作時間等,形成詳細測試報告,判斷 DCDC 短路保護功能是否符合設計及安全標準要求。
