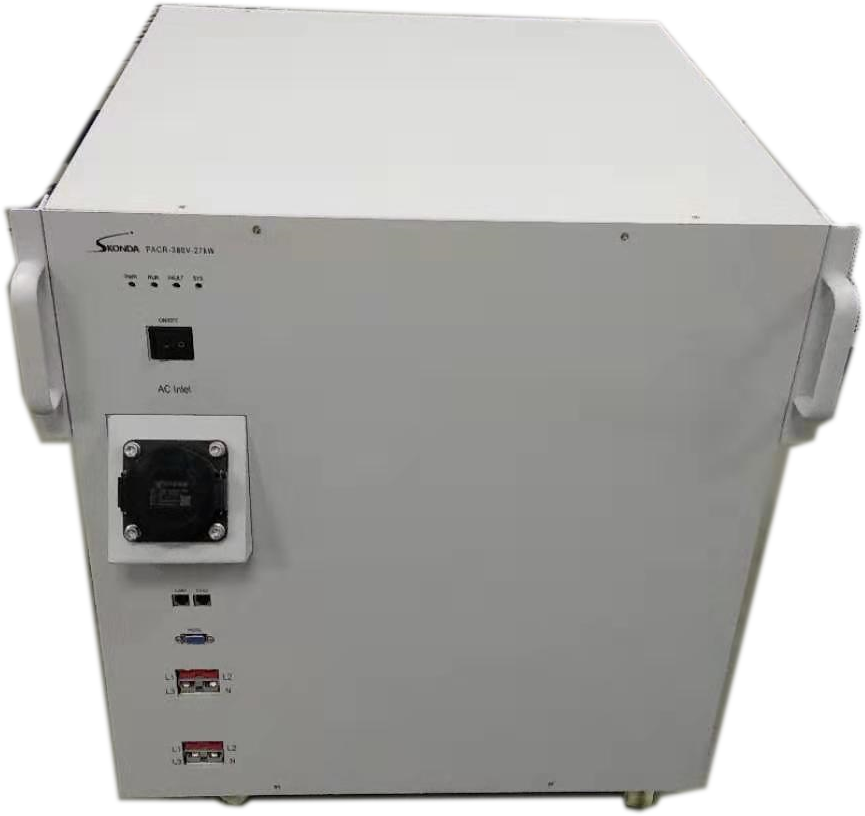

可編程阻性負載模塊(以下簡稱：阻性負載)專用UPS電源、逆變電源和光伏模擬器等電子產品的線性模擬負載。通過模擬計算機、網絡通訊設備等線性負載特性，達到對電源輸出功率和質量的精準控制。本產品廣泛用于電力、船舶、廣電、電信等部門及UPS、逆變器、開關電源等生產廠家的直流流電器產品帶線性負載類的性能檢測和老化測試，有效避免被測產品在實際使用時無法帶動負載或對電網造成污染。
功能特點：
模塊化負載設計，可并聯擴展
模塊具有智能并聯控制，并聯完成后，PC只需發送指令控制主模塊即可，其他模塊受主模塊控制。
強制風冷式散熱，在電氣上比水冷式散熱更安全
具有過熱自動斷載保護功能，防止散熱不暢過熱燒損毀
保護功能：過壓、過流，溫度保護，風機過載保護
CAN 通訊接口方式
阻性材質采用新型功耗組件，功率密度高，無紅熱現象，電熱元件均符合UL安全規格；
負載電壓測量精度0.1%F.S.，電流測量精度：0.1%F.S.；
負載模塊的功率連接線為充電槍座方式，可方便連接，無需螺絲操作。
5.1.技術規格參數
負載類型 | 調整R載 |
額定電壓 | 交流380V |
額定功率 | 27kW |
測量電壓 | 額定電壓 |
負載電流檔位 | 0.1A/檔（額定電壓） |
電壓測量精度 | 0.1%F.S. |
電流測量精度 | 0.1%F.S. |
投載方式 | 階梯式組合控制型 |
功率接口 | 車輛槍座（符合GB/T 20234.3-2015規定），安德森端子 |
負載控制 | 程序控制 |
加載精度 | 66W(380V) |
工作方式 | 連續工作 |
負載擴展 | 并聯擴展 |
通訊接口 | CAN |
工作電源 | 220VAC/50Hz |
環境溫度 | -10℃～45℃ |
冷卻方式 | 強制風冷 |
絕緣等級 | F |
負載保護 | 過壓、過流，溫度保護，風機過載保護 |
防護等級 | IP20 |
尺寸 D*W*H | 570*530*630 |
重量 | 50kg |
箱體顏色 | 金屬外殼統一噴塑，工業灰 |
使用海拔 | 0-2500米 |
